Проект ЭС энергоблока КС
Содержимое: 00070_Проект ЭС энергоблока КС.rar (1.74 MB)
Загружен: 25.10.2024
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 1
Возвраты: 0
40 руб.
Рабочий проект электроснабжения энергоблока КС.
В здании энергоблока установлена комплектная трансформаторная подстанция 10/0,4 кВ, комплектуемая двумя трансформаторами мощностью 1000 кВА и шкафами РУНН-0,4 кВ с АВР между секциями РУНН, изготавливаемая ОАО "Новая Эра" г. Санкт-Петербург. Один из шкафов предназначен для подключения аварийного источника питания – дизельной электростанции АС630-АМС-11П мощностью 630 кВт. Трансформаторная подстанция питается по двум взаиморезервируемым кабельным линиям с разных секций РУ-10 кВ из блока электротехнических сооружений.
При исчезновении напряжения на секциях шин КТП, питание автоматически переключается на дизельную электростанцию. Проектом предусмотрена компенсация реактивной мощности на стороне 0,4 кВ конденсаторными установками мощностью 200 кВАр, поставляемыми комплектно с КТП.
Для питания потребителей на площадке особой группы I категории на напряжении 380/220В 50Гц в энергоблоке организована система гарантированного питания на базе инверторов G220D400/43.3 фирмы "BENNING" (Гзрмания).
Система постоянного тока энергоблока КС:
Для питания потребителей энергоблока и нагрузок на площадке напряжением 220В и 24В постоянного тока в ПЭБе запроектированы аккумуляторные батареи фирмы "Sonnenschein": 120В в количестве 108 элементов и 24В в количестве 13 элементов, емкостью 600А часов каждая. Аккумуляторные батареи работают в режиме постоянного подзаряда на напряжение не превышающем 2,3 В на элемент. Формовка батареи и заряд после ремонта производятся при напряжении более 2,3 В на элемент при включенном вытяжном вентиляторе. При невключении вентилятора автоматически отключаются зарядные устройства. Для распределения электроэнергии на напряжении 380/220В переменного тока , 220В, и 24В постоянного тока в электрощитовой установлены силовые щиты - ОЩСУ, ЩГП 380/220В, ЩПТ1 =220В, ЩПТ =24В, которые изготавливаются Чебоксарским электроаппаратным заводом.

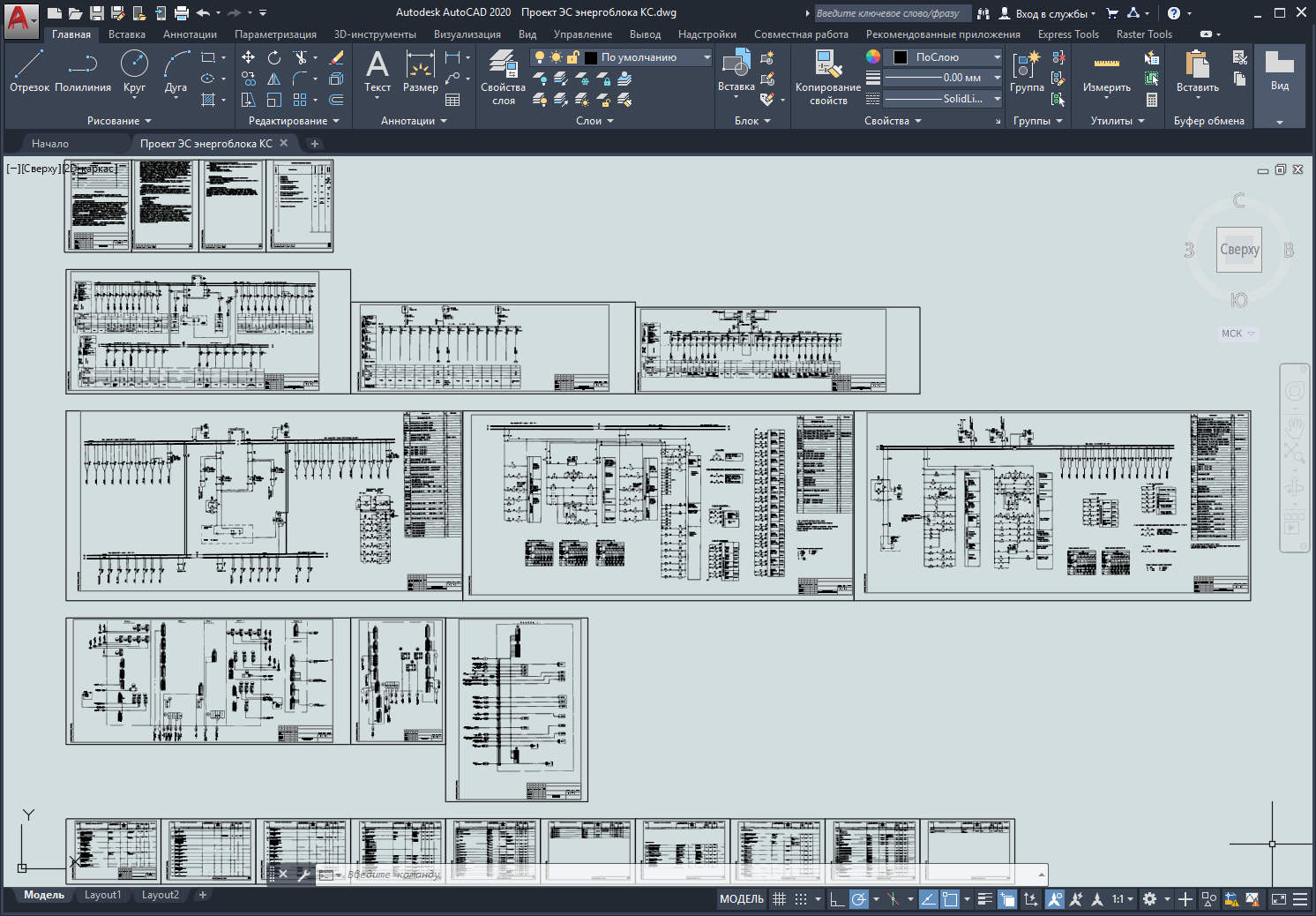

Формат файла: dwg, tif (AutoCAD 2010 не редактируемый)
Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg
Скачать файл «Проект ЭС энергоблока КС» >>>
Метки: газокомпрессорная станция, энергоблок
