Проект технологии УПТИГ

Рабочий проект технологии УПТИГ газокомпрессорной станции.
Установка предназначена для подготовки газа, транспортируемого по магистральному газопроводу, с целью использования его в качестве топлива газотурбинных двигателей газоперекачивающих агрегатов, в качестве импульсного газа для управления пневмоприводными кранами КС и узла подключения, топливного газа на собственные нужды.
Подогреватели газа и ресиверы импульсного газа монтируются на открытой площадке.
Фильтры для очистки газа, счетчики для замера расхода, УПИГ, редуцирующие нитки топливного газа и газа собственных нужд монтируются в здании.
Категория наружной установки по пожароопасности - «Ан» согласно НПБ 107-97, класс взрывоопасной зоны по ПУЭ - «В-1г».
Категория помещения в здании по взрывопожарной и пожарной опасности - «А» согласно НПБ 105-95; класс взрывоопасной зоны по ПУЭ - «В-1а».
Основные газопроводы установки относятся к категории «В» по СНиП 2.05.06-85*, газопроводы на собственные нужды: давлением 0,6 МПа - к трубопроводам высокого давления П категории, давлением 0,3 МПа - к трубопроводам среднего давления согласно СНиП 42-01-2002.

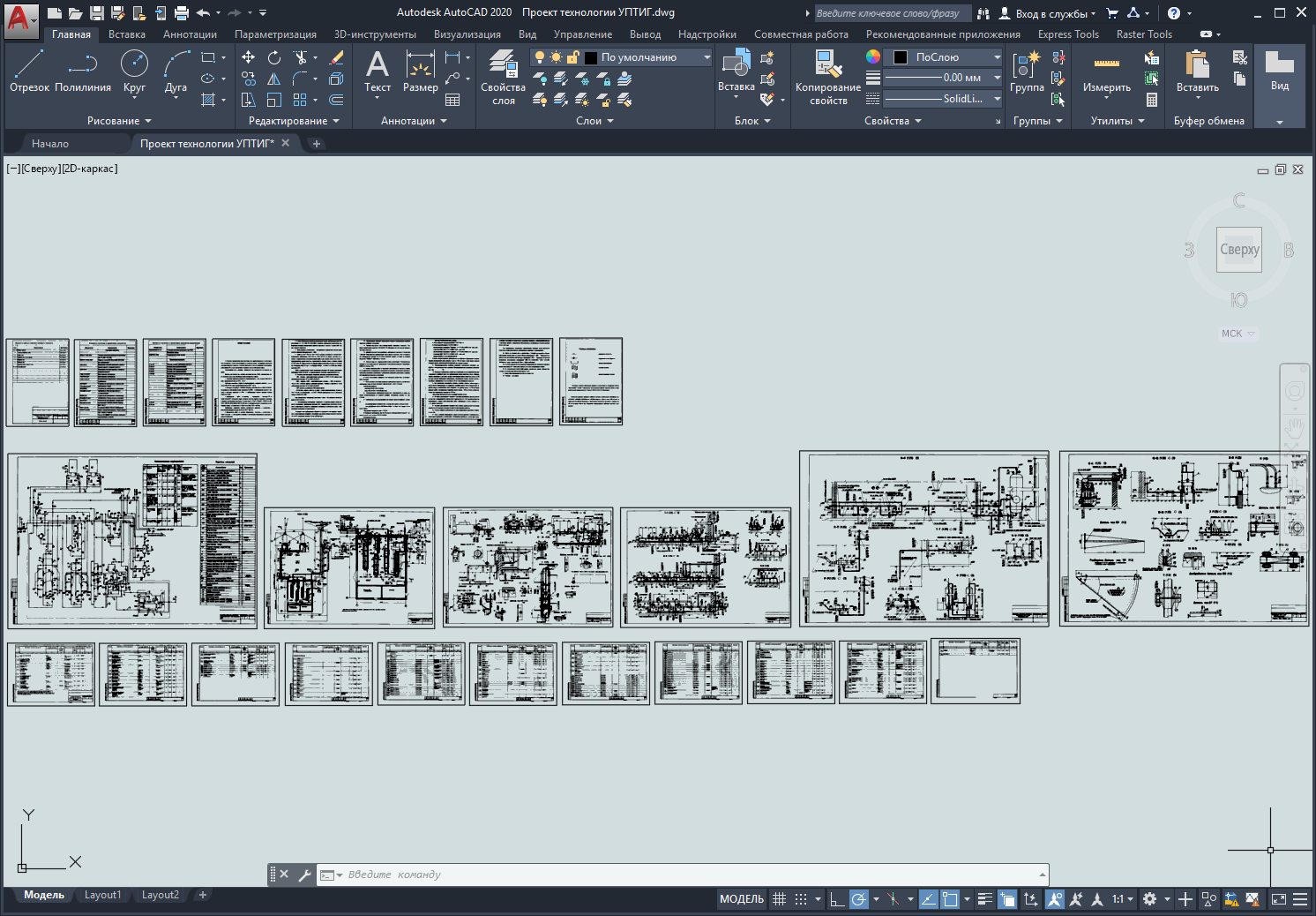

Формат файла: dwg, tif (AutoCAD 2010 не редактируемый)
Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg

Скачать файл «Проект технологии УПТИГ» >>>

Метки: газокомпрессорная станция, УПТИГ
