Чертеж калибр-пробка гладкий для контроля отверстий 8H7
Содержимое: калибр-пробка_8H7.rar (151.16 KB)
Загружен: 19.09.2024
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
225 руб.

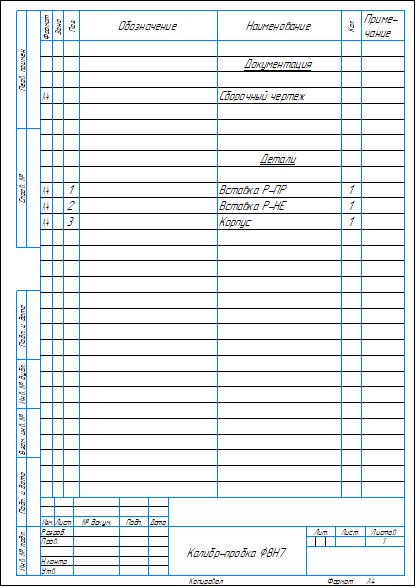

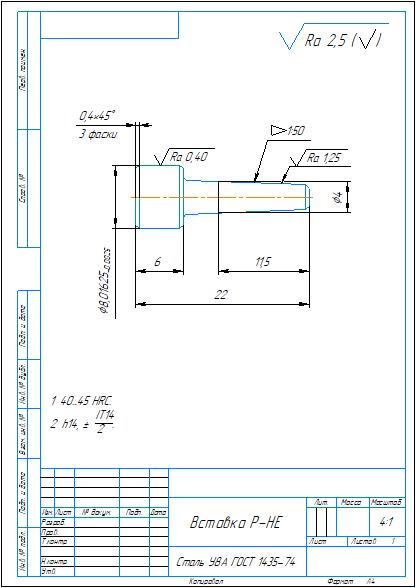

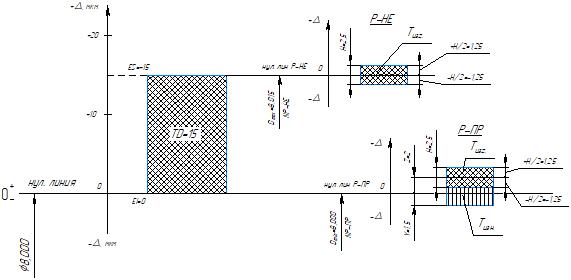

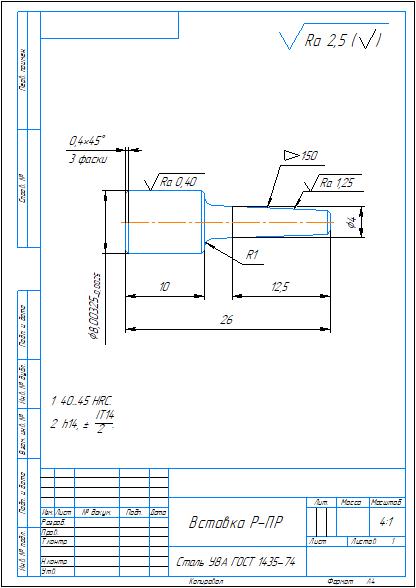

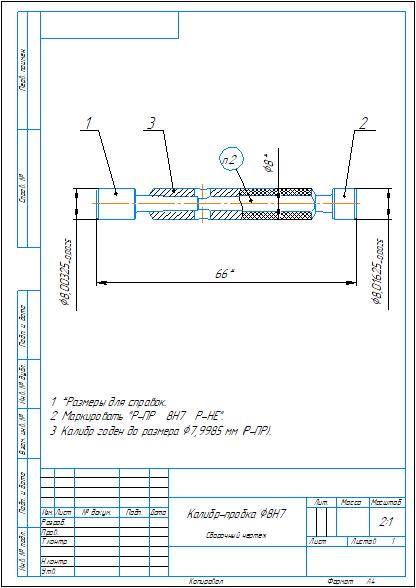

Комплект конструкторской документации на калибр-пробку гладкую для контроля отверстий диаметром 8H7 мм. Приложены: спецификация и сборочный чертеж, рабочий чертежи проходной и непроходной вставок, корпус калибра. Также приложена схема расположения полей допусков при расчете калибра. Чертежи выполнены в компасе.
Отзывов от покупателей не поступало
