Крюк буксирный. Чертежи и технологический процесс

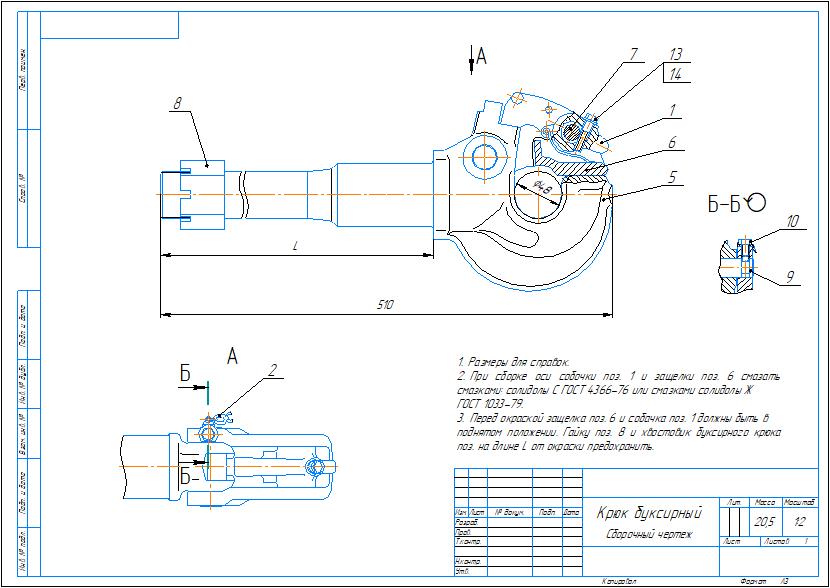

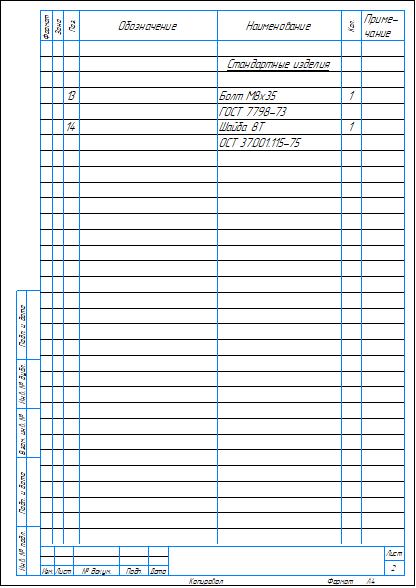

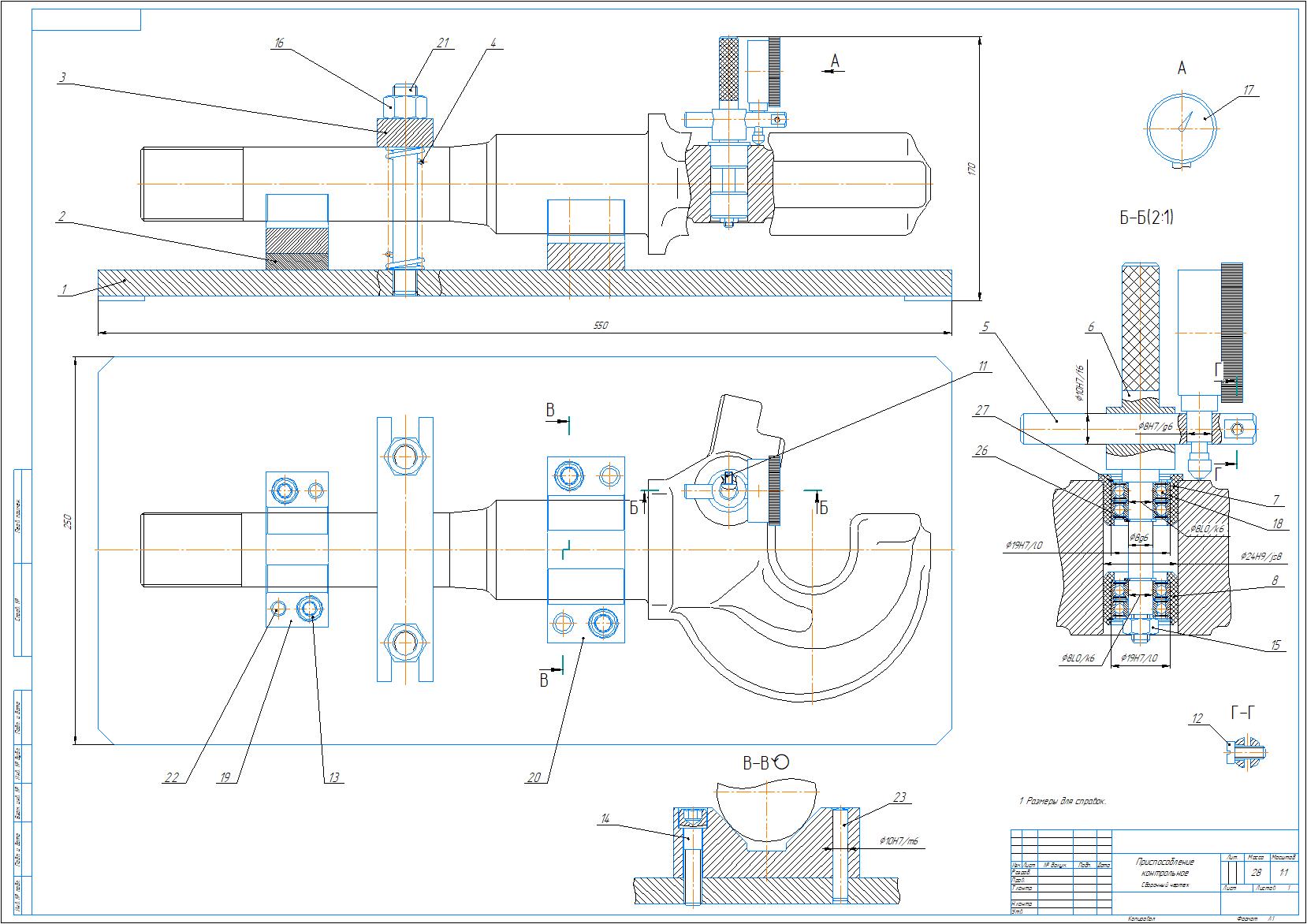

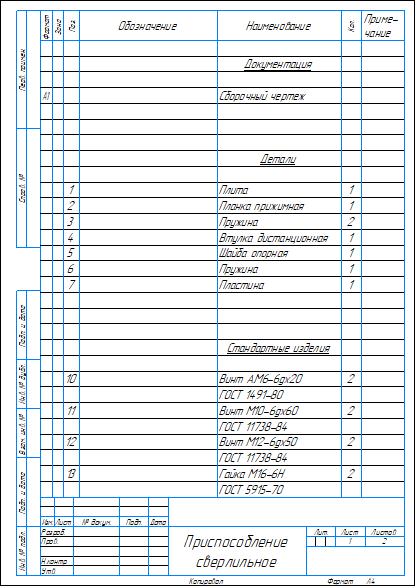

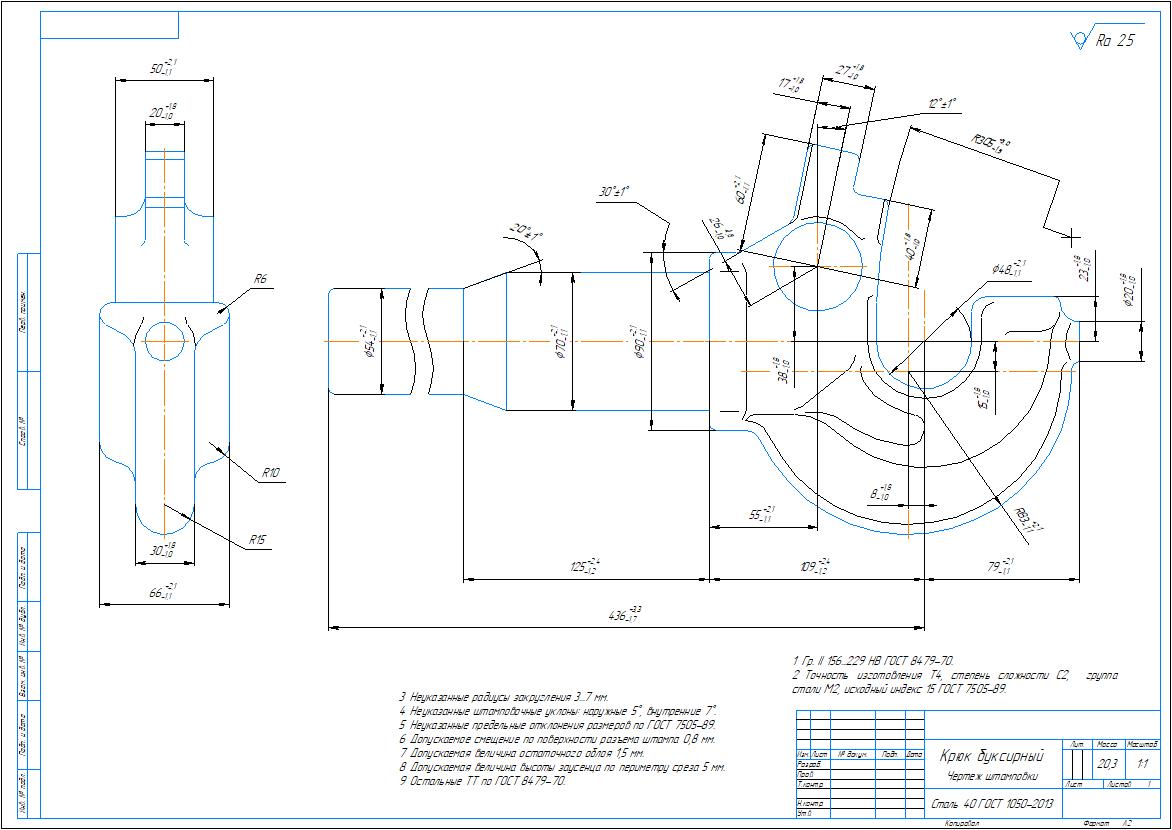

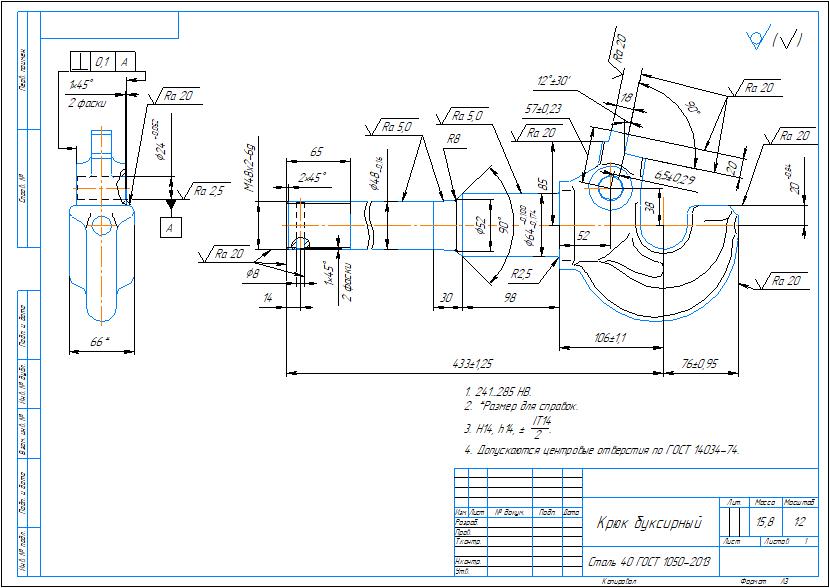

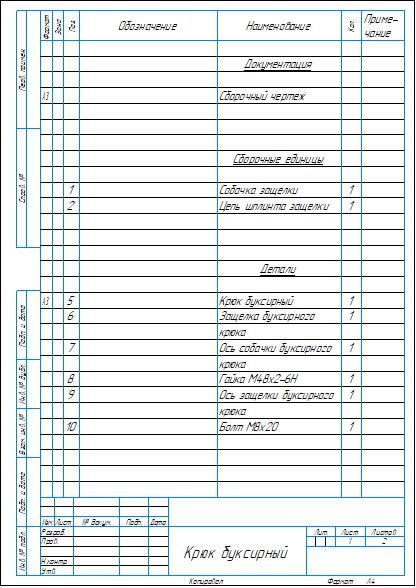

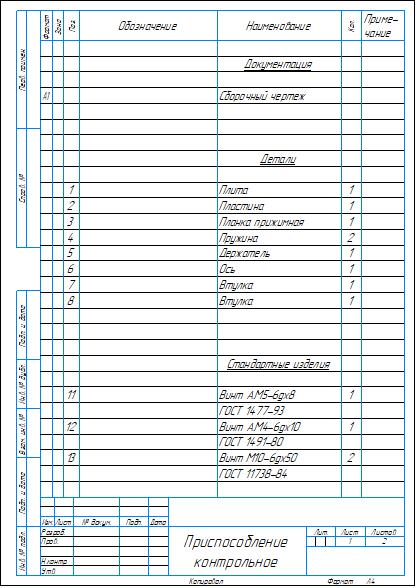

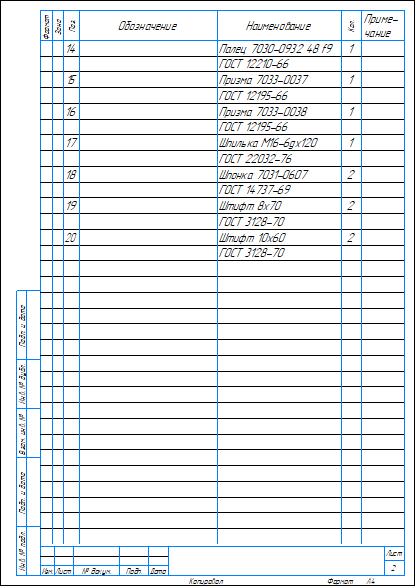

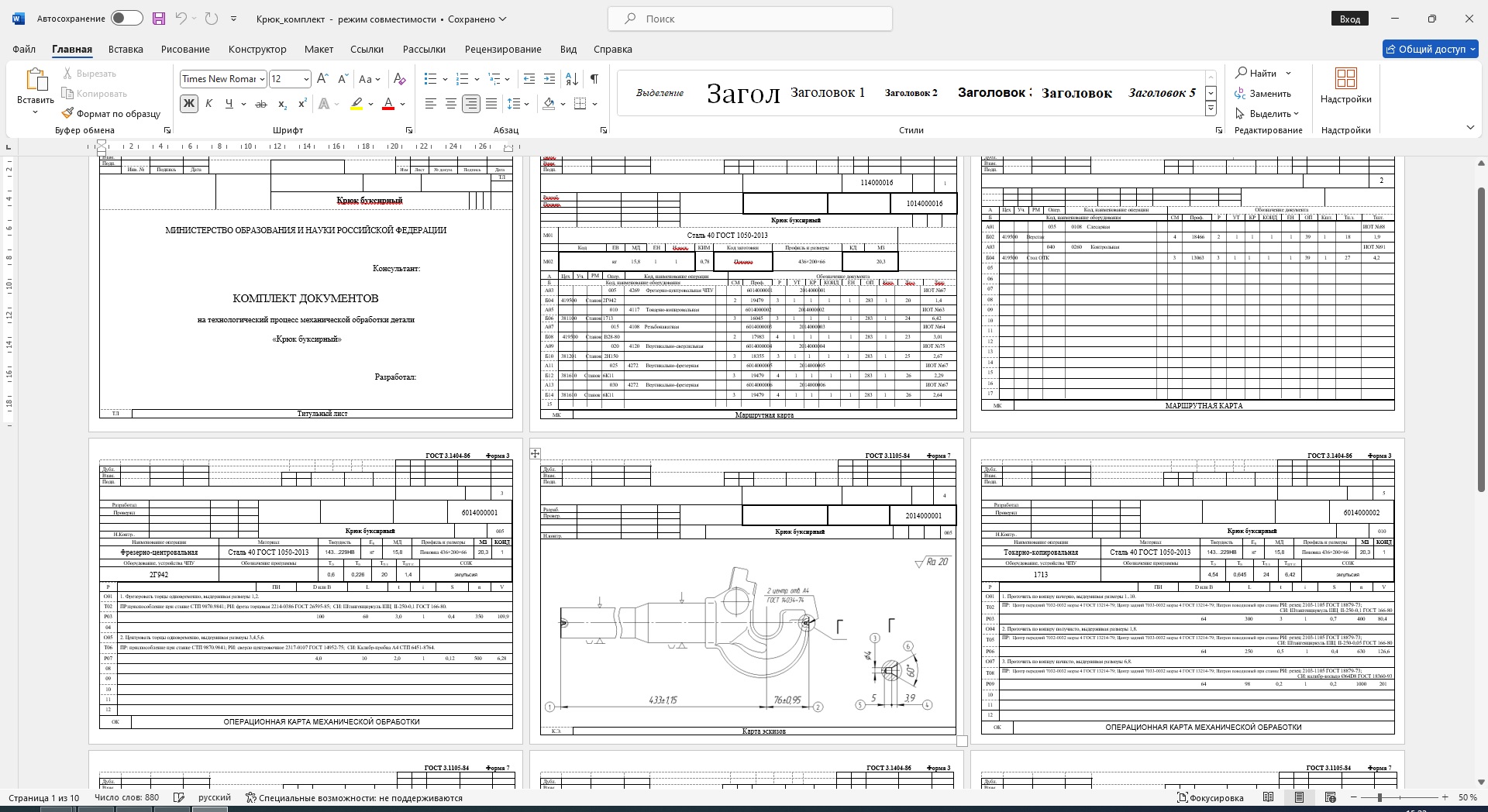

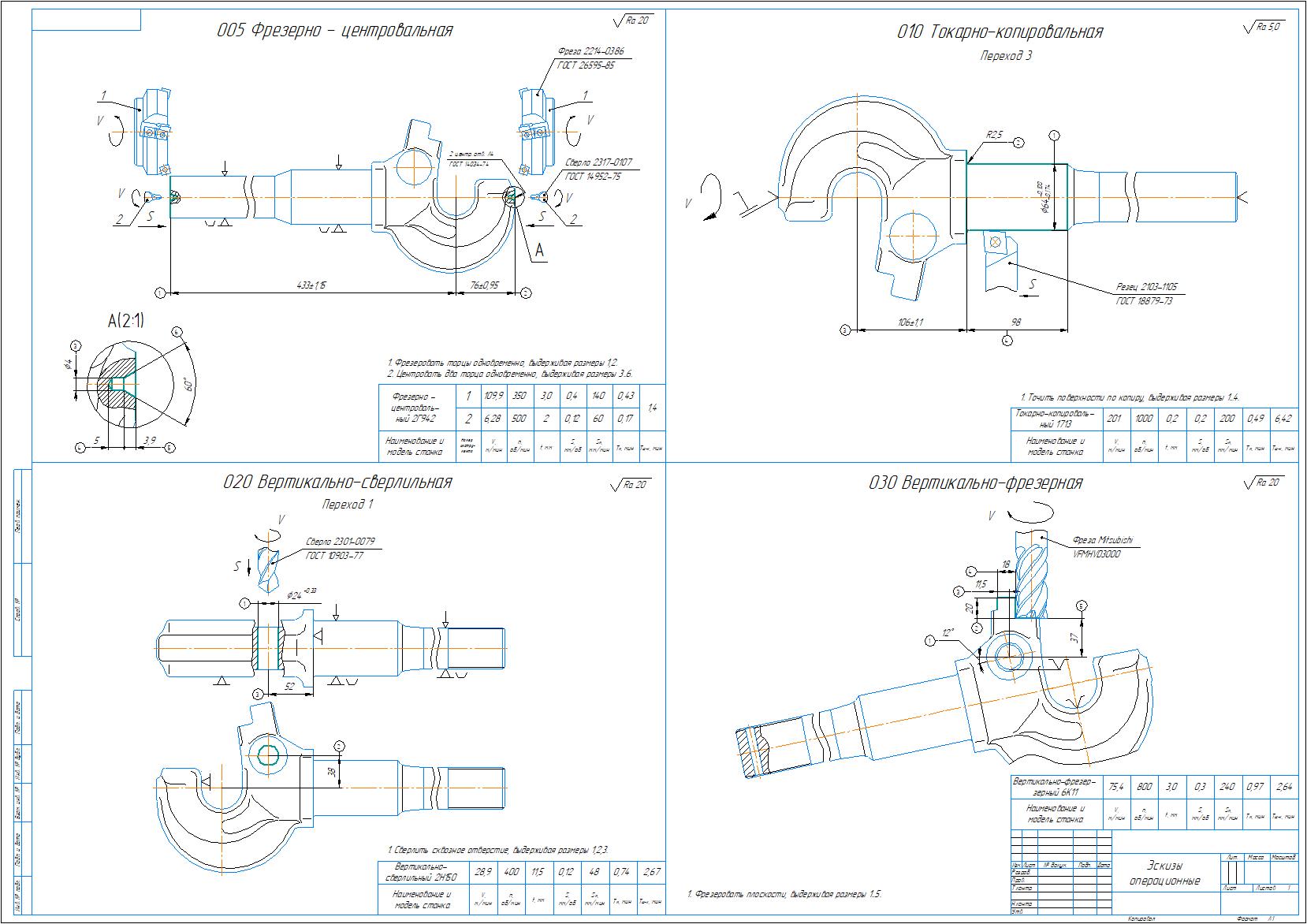

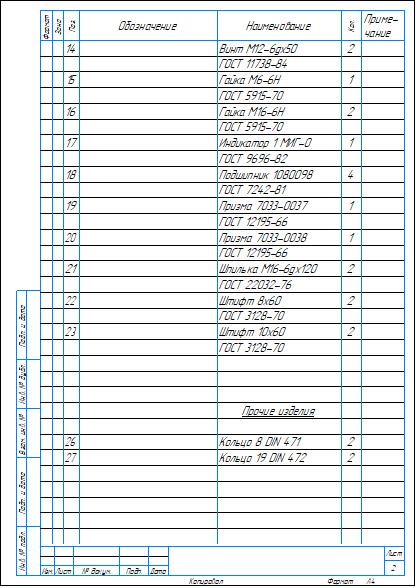

Комплект чертежей для детали крюк буксирный грузового автомобиля в составе: рабочий чертеж детали, сборочный чертеж и спецификация узла, куда входит деталь, чертеж заготовки, операционные эскизы, спецификация и сборочный чертеж контрольного приспособления, спецификация и сборочный чертеж сверлильного станочного приспособления. Чертежи выполнены в компасе. Также прилагается технологический процесс изготовления детали в виде комплекта карт: маршрутные карты, операционные карты (на две операции), карты эскизов (на две операции).
