Чертеж редуктор цилиндрический. Сборочный и СП
Содержимое: Редуктор.zip (198.35 KB)
Загружен: 22.06.2024
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
311 руб.

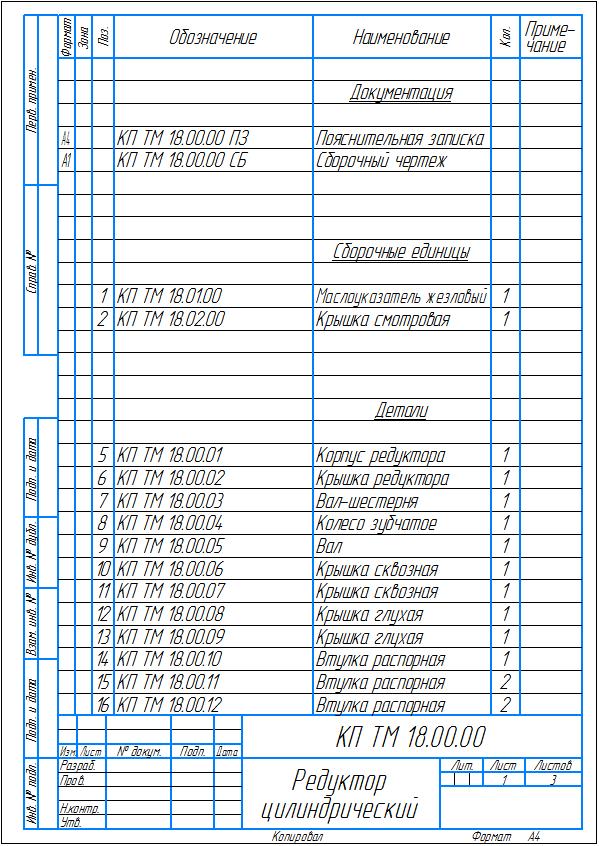

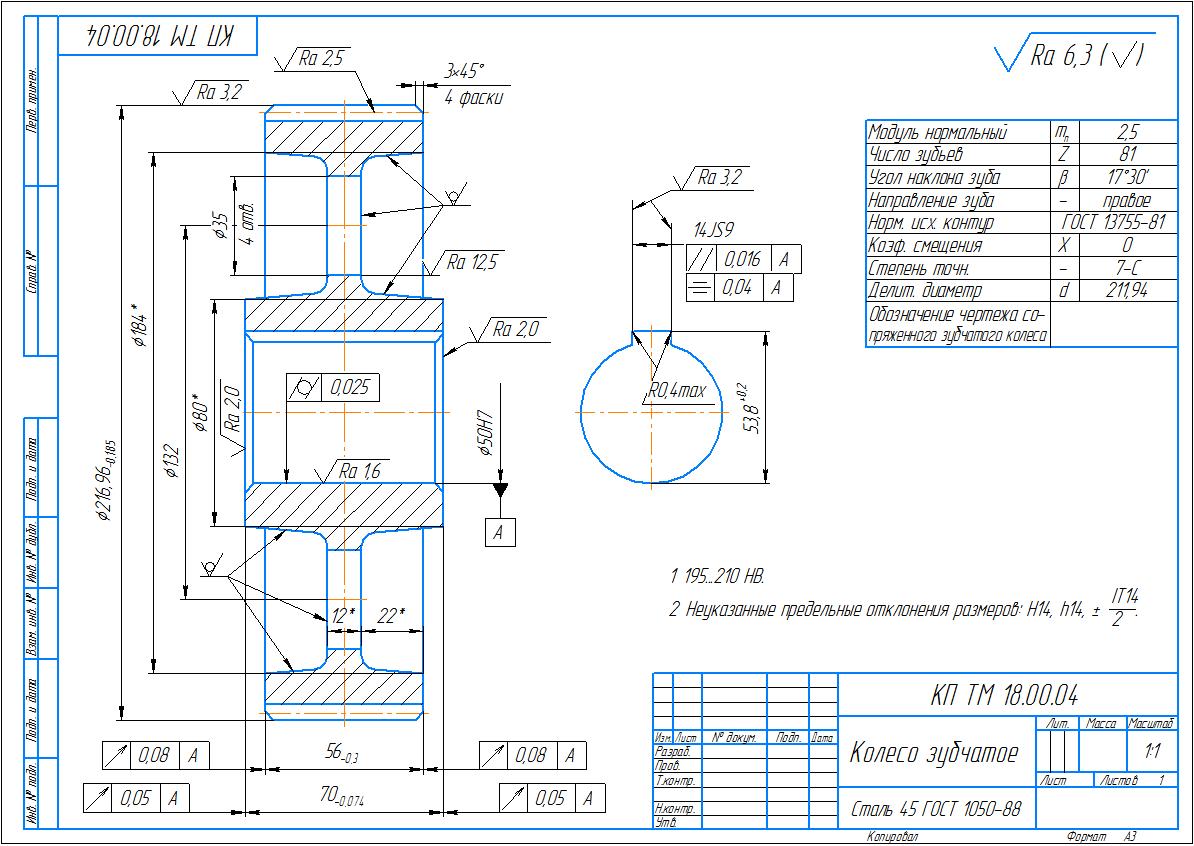

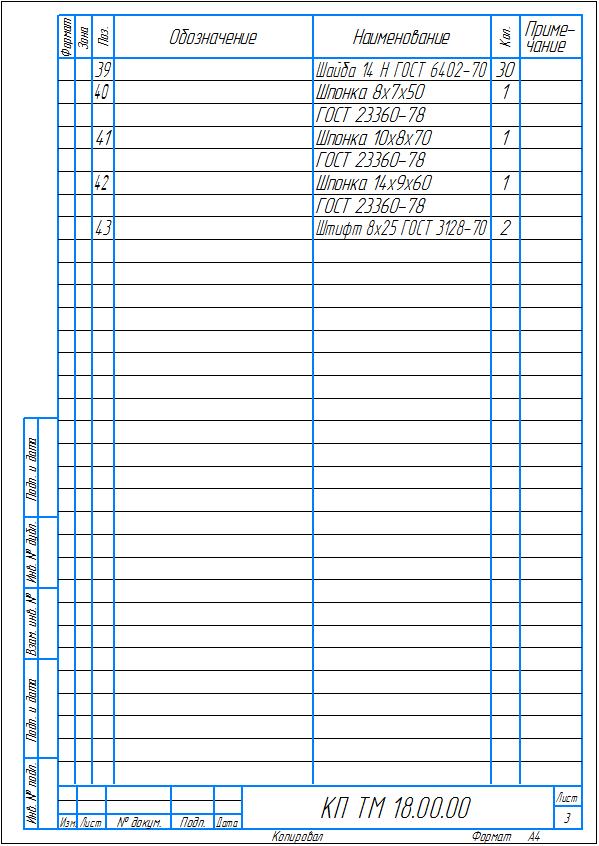

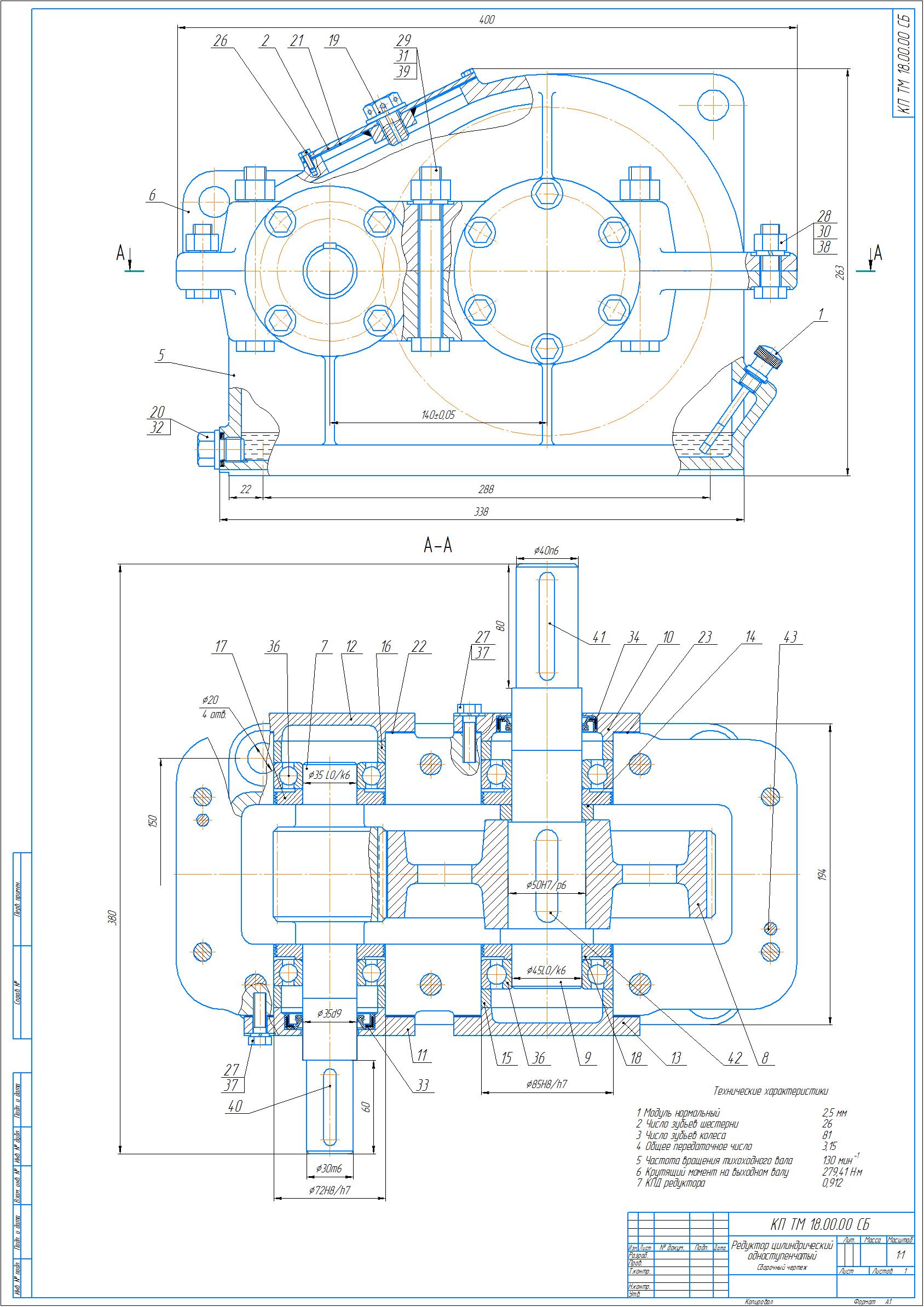

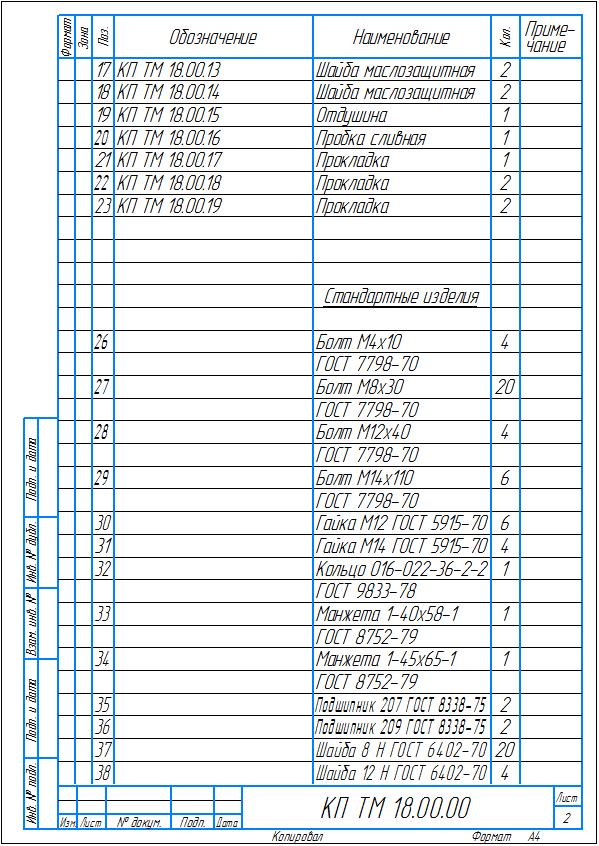

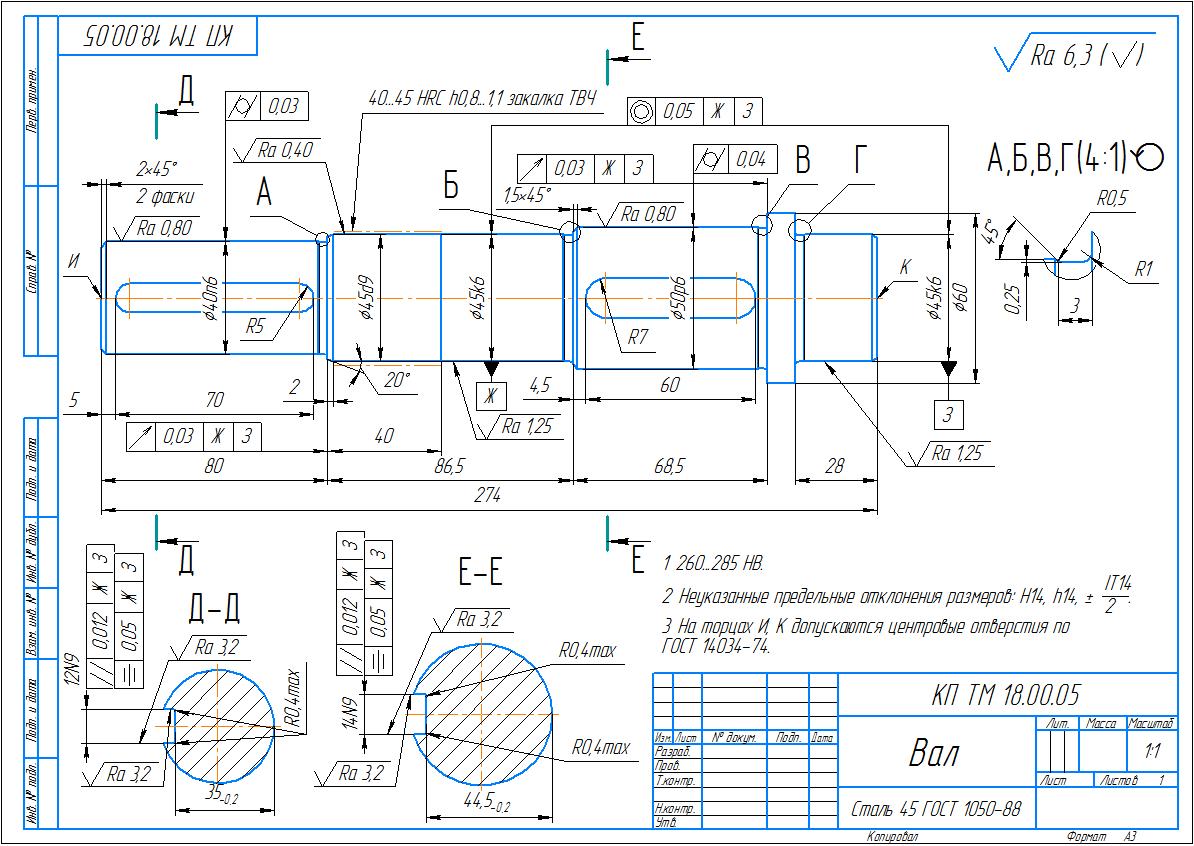

Сборочный чертеж и спецификация редуктора цилиндрического. Межосевое расстояние 140 мм, модуль 2,5 мм, передаточное отношение 3,15. Также приложены деталировочные чертежи вала и зубчатого колеса. Чертежи выполнены в компасе.
Отзывов от покупателей не поступало
