Система загазованности ЩИТ

Рабочий проект автоматизированной системы загазованности ЩИТ в турбинном цеху ТЭЦ.
Проектом предусмотрено создание в главном корпусе, участке турбинного отделения газоаналитической системы по водороду с применением аппаратуры: сигнализатор ЩИТ-3, датчиков ДТХ-152-3 в количестве 4 шт., устройств сигнализации УС-1 в количестве 2 шт.
Сигнализатор устанавливается на панели диспетчерской главного корпуса. Датчики устанавливаются в местах возможной утечки водорода, такими местами являются газовые посты расположенные на отметке 0,000 м: газовый пост №7 на оси №30, газовый пост №8 в осях 35-36, газовый пост №10 на оси 43.
Один датчик устанавливается на вновь смонтированную площадку обслуживая (Пм1), расположенную на отметке +8,000 м в осях 26-27.7
Датчики необходимо установить на высоте от 0,5 до 0,7 м над сосредоточенным источником выделения водорода:
- для газовых постов установить датчик с креплением к стене на высоте от 0,5 до 0,7 м от водородной рампы;
- для площадки Пм1 датчик установить на высоте 0,5 м от уровня пола площадки.
Трубопроводная арматура для трубопровода водорода принята специальная для водорода.
Комплект чертежей марки АТХ + спецификация.

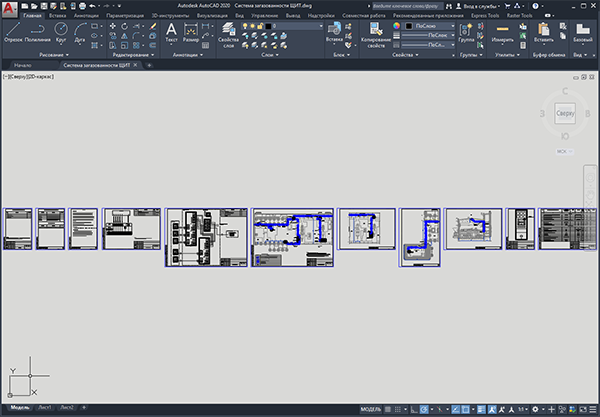

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
