Выключатель подачи топлива МЧ00.02.00.00
Содержимое: 02.rar (3.85 MB)
Загружен: 23.01.2022
Положительные отзывы: 0
Отрицательные отзывы: 0
Продано: 0
Возвраты: 0
500 руб.

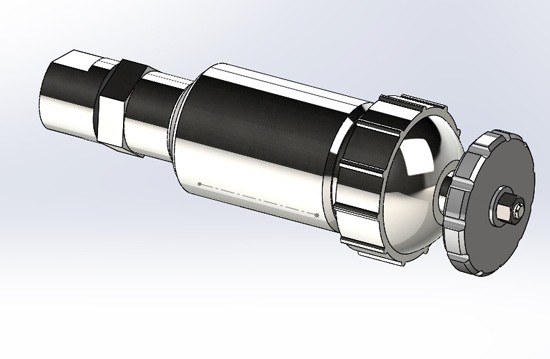

Выключатель подачи топлива МЧ00.02.00.00 3d модель
Выключатель подачи топлива МЧ00.02.00.00 3d SOLIDWORKS

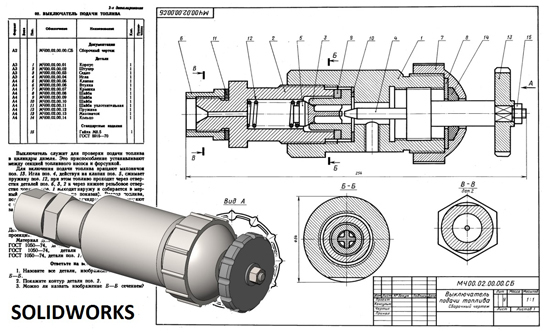

Выключатель служит для проверки подачи топлива в цилиндры дизеля. Это приспособление устанавливают между секцией топливного насоса и форсункой.
Для включения подачи топлива вращают маховичок поз. 13. Игла поз.4, действуя на клапан поз.5, сжимает пружину поз.12, при этом топливо проходит через отверстия деталей поз.6,3,2 и через нижнее резьбовое отверстие корпуса поз.1 выходит наружу и собирается в мерный стакан (на чертеже не показан). Расход топлива, подаваемого поочередно в цилиндры дизеля, измеряют с помощью специальных устройств.

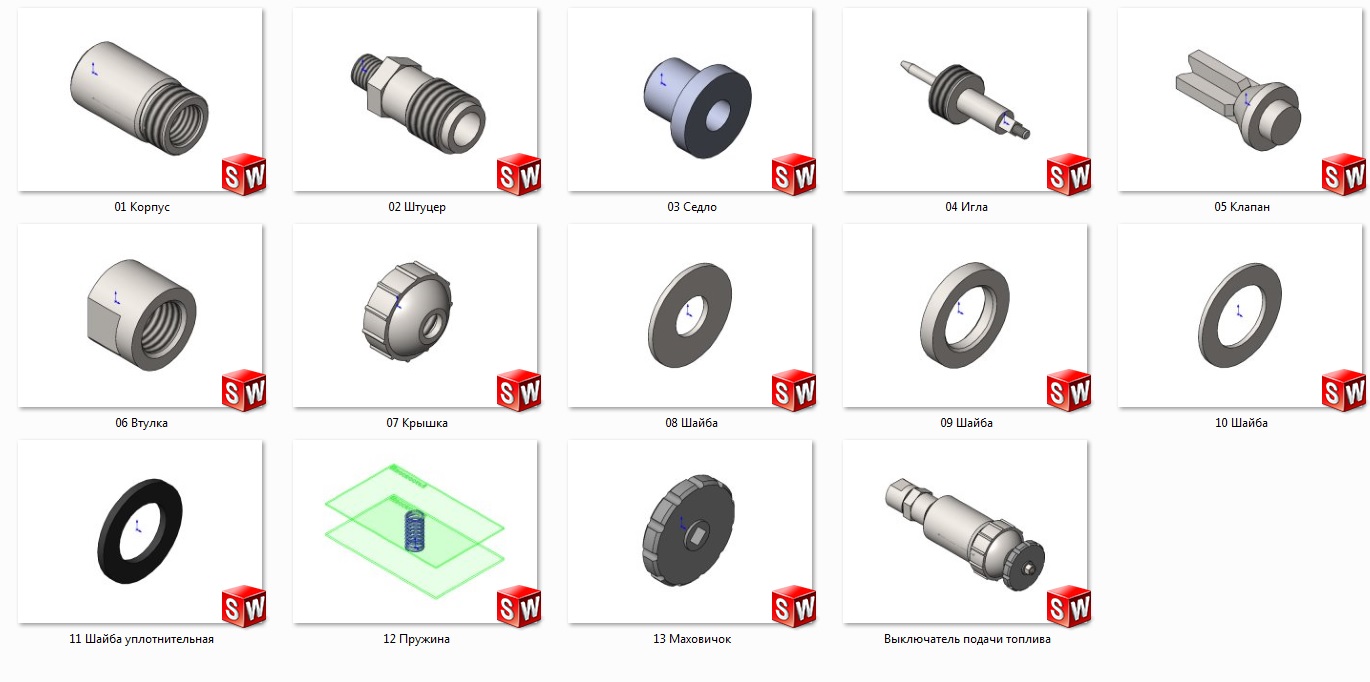

3D модель (показана на скриншотах) выполнены SOLIDWORKS 2016.
Также открывать и просматривать 3D-модели, выполненные в SOLIDWORKS возможно в SolidWorks eDrawings Viewer .
Выключатель подачи топлива МЧ00.02.00.00 3d SOLIDWORKS
Выключатель служит для проверки подачи топлива в цилиндры дизеля. Это приспособление устанавливают между секцией топливного насоса и форсункой.
Для включения подачи топлива вращают маховичок поз. 13. Игла поз.4, действуя на клапан поз.5, сжимает пружину поз.12, при этом топливо проходит через отверстия деталей поз.6,3,2 и через нижнее резьбовое отверстие корпуса поз.1 выходит наружу и собирается в мерный стакан (на чертеже не показан). Расход топлива, подаваемого поочередно в цилиндры дизеля, измеряют с помощью специальных устройств.
3D модель (показана на скриншотах) выполнены SOLIDWORKS 2016.
Также открывать и просматривать 3D-модели, выполненные в SOLIDWORKS возможно в SolidWorks eDrawings Viewer .
