Замена деревянного перекрытия на железобетонное (DWG)

Полный проект по замене деревянного перекрытия на железобетонное по стальным балкам, с заведением их в существующие и вновь устраиваемые гнезда.
Для обеспечения несущей способности в случае пожара в конструкцию плиты включена облицовка из стекломагнезитовых листов с непосредственным креплением к конструкции перекрытия.
Пустые пространства под облицовкой предусмотрено заполнять минеральной ватой.

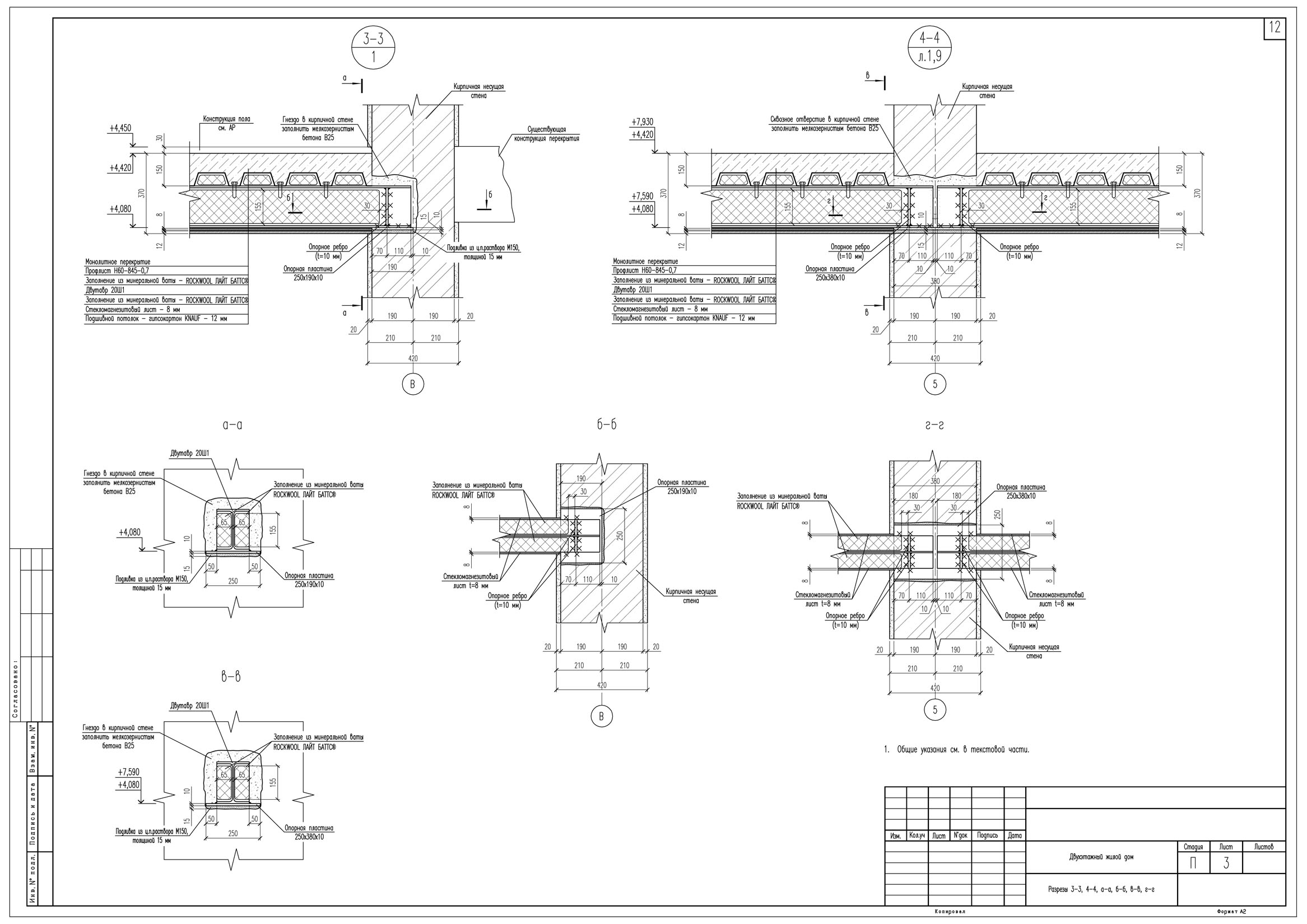

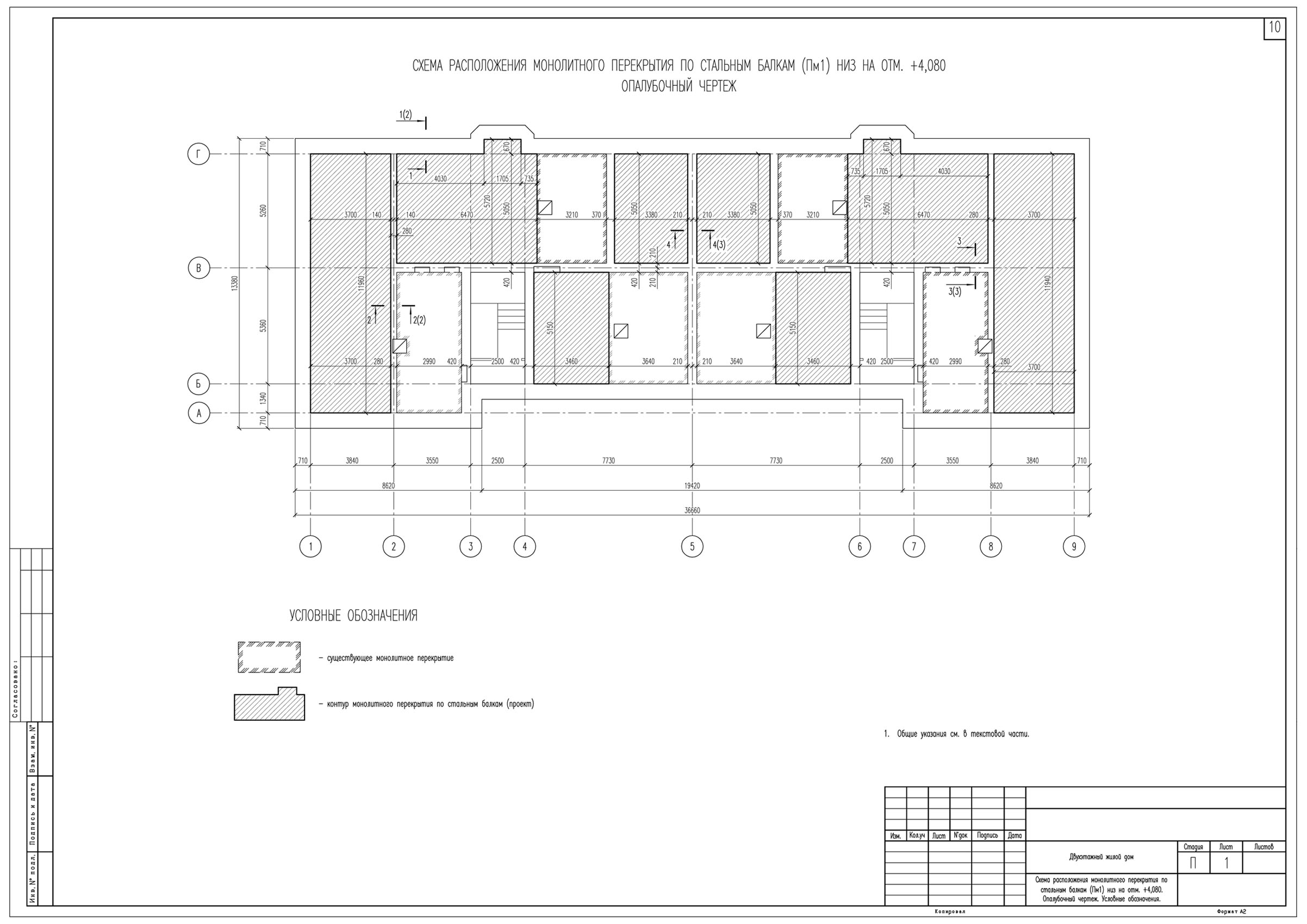

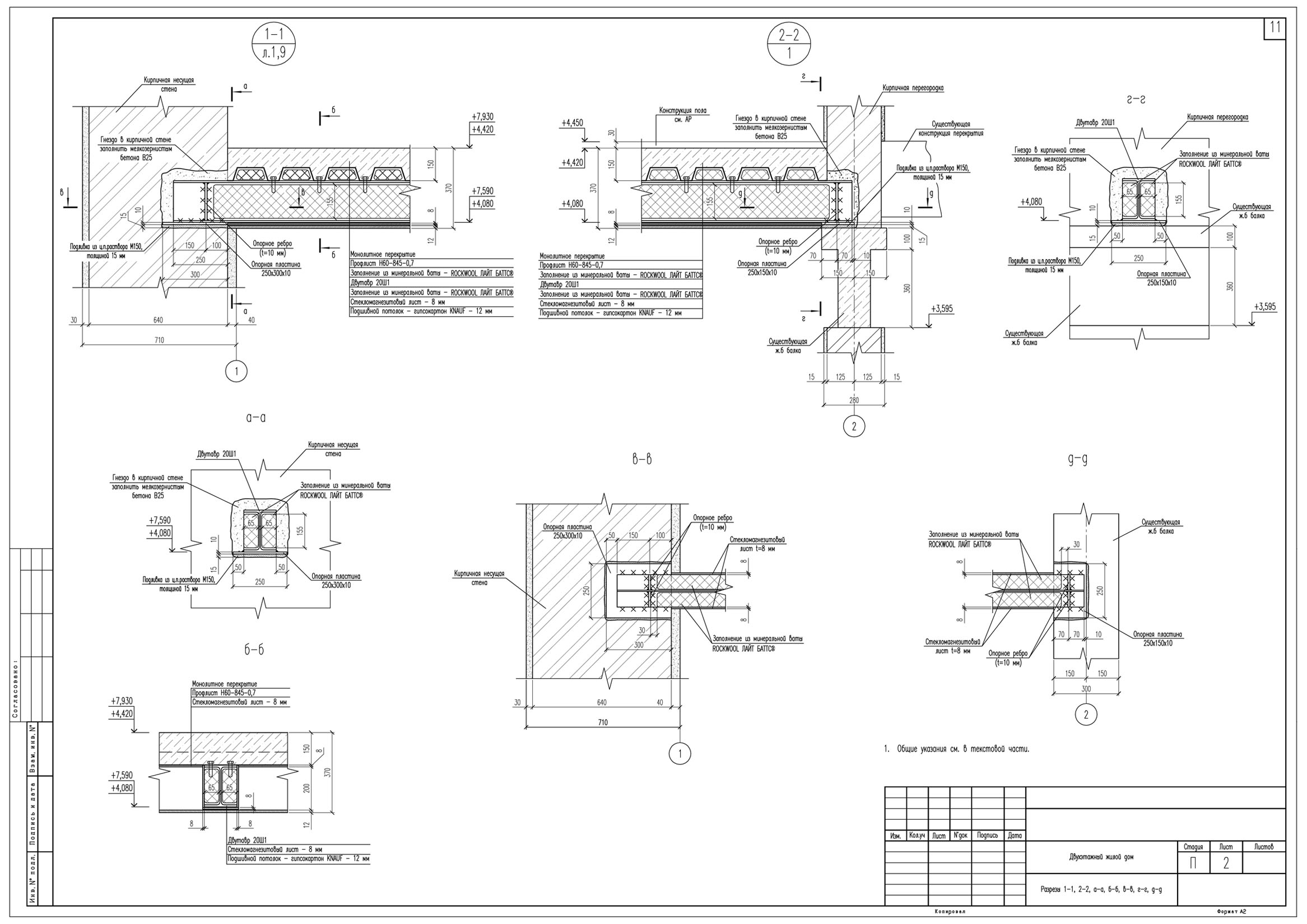

Графическая часть (подробные чертежи).
Текстовая часть (общие данные, указания по демонтажу деревянных перекрытий, указания при устройстве монолитного перекрытия).

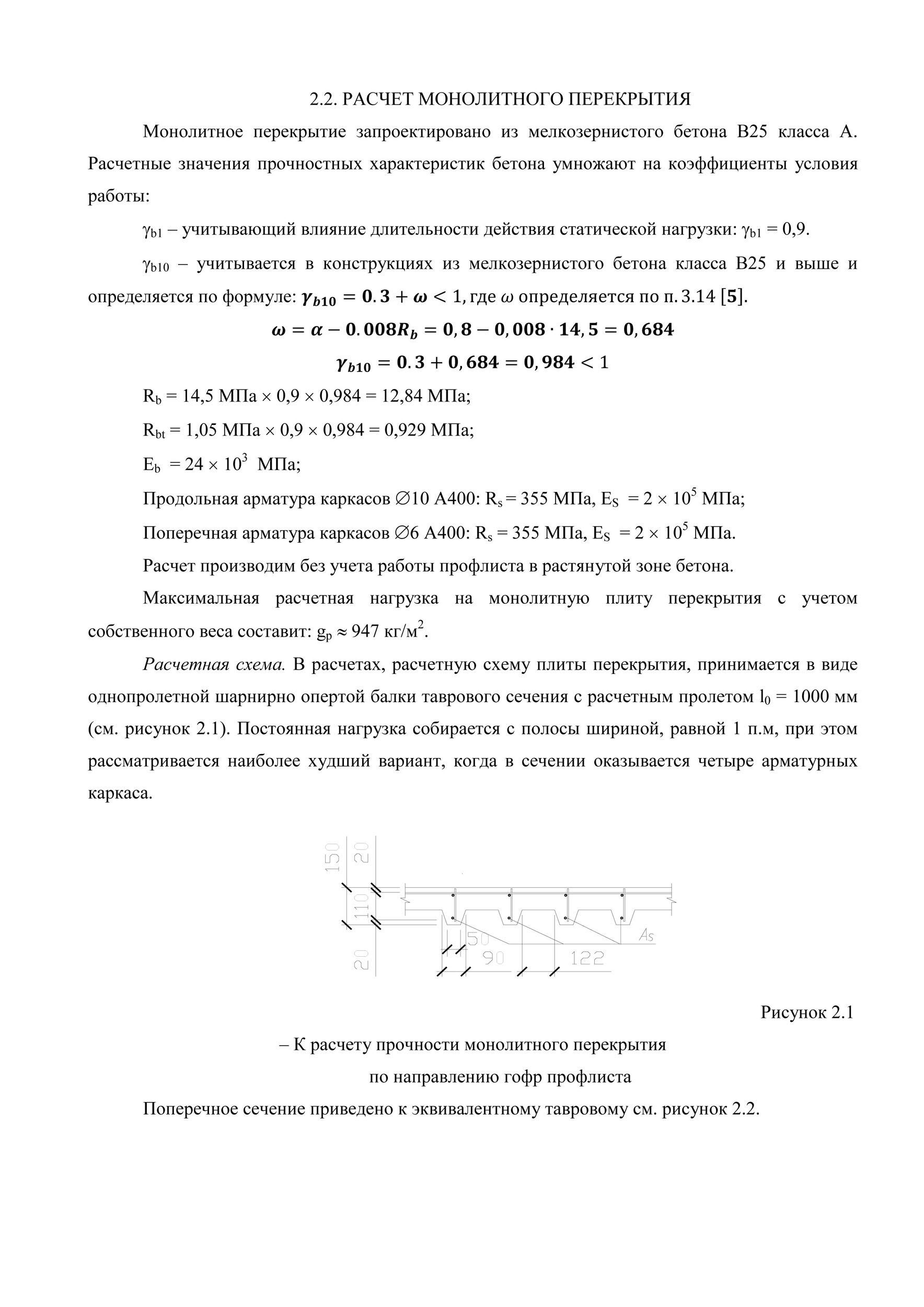

Расчетная часть (расчет балок, общий подробный расчет перекрытий).
