УГО Стандарты СЭВ

Коллекция содержит условно-графические обозначения по стандартам СЭВ в формате AutoCAD DWG, применяемых при проектировании различных инженерных систем.

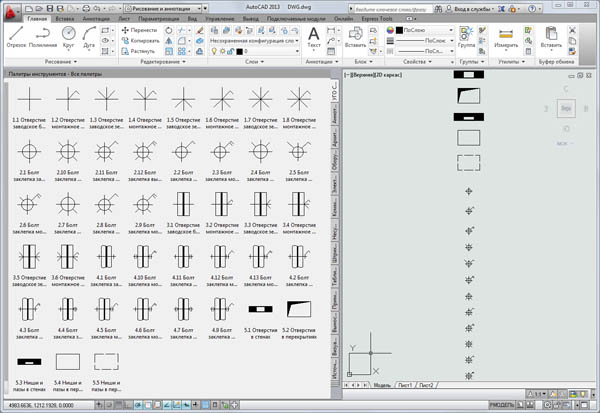

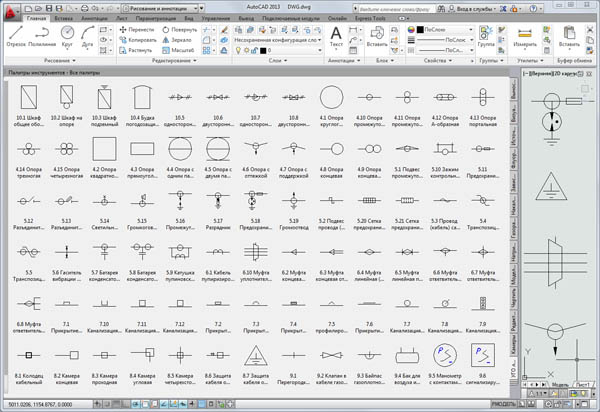

Условно-графические обозначение для удобства собраны в инструментальную палитру блоков. 100% по ГОСТ.

УГО созданы на основе:


1. СТ СЭВ 160-75 ЕСКД СЭВ. Обозначения условные графические линий электроснабжения и связи.

2. СТ СЭВ 1633-79 ЕСКД. Чертежи зданий и сооружений. Изображение вертикальных конструкций.

3. СТ СЭВ 2825-80 ЕСКД. Чертежи строительные. Условные изображения и обозначения. Каналы дымовые и вентиляционные.

4. СТ СЭВ 2826-80 ЕСКД. Чертежи строительные. Условные изображения и обозначения. Отверстия, ниши, пазы, борозды.

5. СТ СЭВ 3506-81 ЕСКД. Чертежи строительные. Обозначения условные графические. Элементы водопровода.

6. СТ СЭВ 3507-81 ЕСКД. Чертежи строительные. Обозначения условные графические. Элементы систем канализации.

7. СТ СЭВ 4722-84 ЕСКД. Чертежи строительные. Условные изображения. Крепежные детали и отверстия на чертежах металлических конструкций.
