Решебник Тарг С.М. задача Д9 В49 (рис 4 усл 9) 1989 год

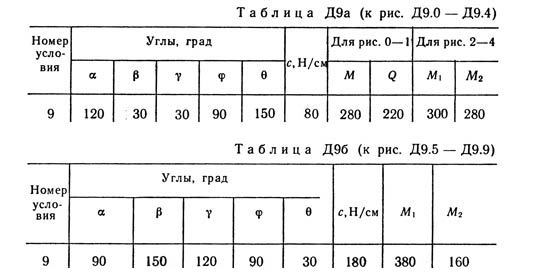

Решение задачи Д9 Вариант 49 - по термеху из Тарга С.М. 1989 года. Условие к задаче Динамика 9 (Полное условие на странице 86): Механизм, расположенный в горизонтальной плоскости, находится под действием приложенных сил в равновесии; положение равновесия определяется углами a, B, γ, фи, тетта (рис. Д9.0 — Д9.9, табл. Д9а и Д9б). Длины стержней механизма (кривошипов) равны: l1 = 0,4 м, l4 = 0,6 м (размеры l2 и l3 произвольны); точка Е находится в середине соответствующего стержня. На ползун В механизма действует сила упругости пружины F; численно F = с*l, где с — коэффициент жесткости пружины, l — ее деформация. Кроме того, на рис. 0 и 1 на ползун D действует сила Q, а на кривошип O1А — пара сил с моментом М; на рис. 2—9 на кривошипы O1А и O2D действуют пары сил с моментами М1 и M2. Определить, чему равна при равновесии деформация l пружины, и указать, растянута пружина или сжата. Значения всех заданных величин приведены в табл. Д9а для рис. 0—4 и в табл. Д9б для рис. 5—9, где Q выражено в ньютонах, а М, М1, М2 — в ньютонометрах. Построение чертежа начинать со стержня, направление которого определяется углом α; для большей наглядности ползун с направляющими и пружину изобразить так, как в примере Д9 (см. рис. Д9, а также рис. Д9.10, б). Если на чертеже решаемого варианта задачи прикрепленный к ползуну В стержень окажется совмещенным с пружиной (как на рис. Д9.10, а), то пружину следует считать прикрепленной к ползуну с другой стороны (как на рис. Д9.10, б, где одновременно иначе изображены направляющие).
