Решение задачи Д8 В33 (рис 3 усл 3) теормех Тарг 1989 г

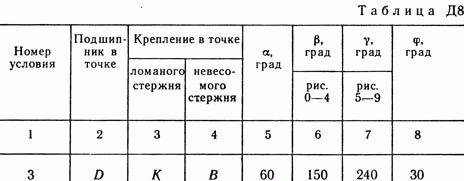

Решение задачи Д8 Вариант 33 - по термеху из Тарга С.М. 1989 года. Условие к задаче Динамика 8 (страница 78): Вертикальный вал АК (рис. Д8.0 — Д8.9), вращающийся с постоянной угловой скоростью омега = 10 с-1, закреплен подпятником в точке A и цилиндрическим подшипником в точке, указанной в табл. Д8 в столбце 2 (АВ = BD = DE = ЕК = a). К валу жестко прикреплены тонкий однородный ломаный стержень массой m = 10 кг, состоящий из частей 1 и 2 (размеры частей стержня показаны на рисунках, где b = 0,1 м, а их массы m1 и m2 пропорциональны длинам), и невесомый стержень длиной l = 4b с точечной массой m3 = 3 кг на конце; оба стержня лежат в одной плоскости. Точки крепления стержней указаны в таблице в столбцах 3 и 4, а углы альфа, бетта, сигма, фи даны в столбцах 5—8. Пренебрегая весом вала, определить реакции подпятника и подшипника. При подсчетах принять а = 0,6 м.
